Böbrek Taşı Tedavi Merkezi için ESWL İş İstasyonu
Ürolojik taşların, Ekstrakorporeal Şok Dalgası (vücut dışından şok dalga ile böbrek taşı kırma) litotripsi ile tedavisi, endoüroloji tedavi prosedüründe en önemli yaklaşımlardan biri haline gelmiştir.
Bu yaklaşımı endoürolojik prosedürler ile birleştirmek, taş tedavisi için çok modlu bir ESWL iş istasyonunu gerektirmektedir. Yenilikçi, modüler “otomatik böbrek taşı odaklama” seçenekli ve patentli PiezoLith 3000Plus konsepti, çığır açan çalışma felsefesiyle bu gereksinimleri özel ölçülerde karşılamaktadır.
PiezoLith 3000Plus’ın piezoelektrik çift yüzey teknolojisi, üçlü odak ve çift eş zamanlı lokalizasyon gibi benzersiz özelliklerle birlikte otomatik hasta konumlandırması, yeni nesil ESWL cihazlarının temelini oluşturur.
PiezoLith 3000plus, böbrek, üreter ve mesane taşlarının tedavisine ek olarak, ortopedik ve gastroenterolojik uygulama imkanı da sunmaktadır.
Markalar
Ürün Kataloğu» Yenilikçi, benzersiz, bilgisayar destekli ve yazılım destekli görüntü içi navigasyon, ultrason ve röntgen yerelleştirme
» Ultrason ve canlı röntgen görüntü ekranı
» Çok panelli ve uzaktan kumanda
» Ayakta, anestezisiz ve sedasyonsuz tedavi
» Yeni, çok işlevli tedavi masası - "tak ve çalıştır" yoluyla kolayca uyarlanabilir
» Litotripsi ve üroloji modu için kullanılabilen tedavi masası
» ESWL ve endoüroloji uygulamaları için canlı x-ray şeffaf CFRP alanları
» Pediyatrik hastalar için hassas, isabetli ve çevreye en az etki ederek küçük taşları kırabilme özelliği ile benzerlerine göre üstünlük
» Çift katmanlı pieazoelektrik yüzey teknoloji sayesinde obez hastalardan çocuklara uzanan geniş bir spektrumu kapsayan 3-odaklı şok başlığı (Triple Focus Teknolojisi)
» Bilgisayar ve Ultrason destekli “Otomatik taş odaklama sistemi"
» Odakta düşük enerji ile yüksek etki özelliği sayesinde çevre dokuya hasar vermeme" özelliği
» Üretici firma tarafından 5 milyon şok dalgası üretme kapasitesine sahip şok başlığı
Piezo elemanları iç bükey bir yüzey üzerinde düzenlenmiştir. Bir basınç darbesi oluşturmak ve elemanları birkaç mikrometre kısaca genişletmek için yüksek voltajlı bir darbe kullanılır. Piezo unsurları, böbrek taşı terapi odağıyla tam olarak uyumludur. Nabzın hassas şekilde odaklanması, böbrek taşının tedavi odağında şok dalgasının dikleşmesini sağlar.
Richard Wolf'un piezo şok dalgası, şu anda doğrudan odaklamayı kullanan ve dünyada bilinen tek şok dalgası sistemidir. Bu nedenle ek reflektörler gerektirmez.
Bu, terapi kaynağını hassas ve iyi tanımlanmış böbrek taşı odak bölgesi ile kompakt ve ergonomik hale getirir. Teknoloji sessizdir, neredeyse ağrısızdır ve odak noktasında güçlü bir akustik basınç yaratır.
Enerji bağlantısı, cilt yüzeyindeki enerji yoğunluğunu azaltmak için geniş bir alana yayılır ve ağrı hissini önemli ölçüde azaltır. Hassas odak bölgesi, tedavinin tam olarak hedeflenmesini sağlar ve çevredeki dokulara optimum koruma sağlar.
PiezoLith 3000Plus'ın terapi kaynağı, enerji çıkışını neredeyse iki katına çıkaran ve böbrek taşının mükemmel bir şekilde parçalanmasını sağlayan patentli çift katmanlı teknoloji (DLT) ile donatılmıştır. Ürologlar, dakikada 30-360 şok dalgası tek darbe veya sürekli darbe uygulamaları ve EKG senkronizasyonu arasından seçim yapabilirler.

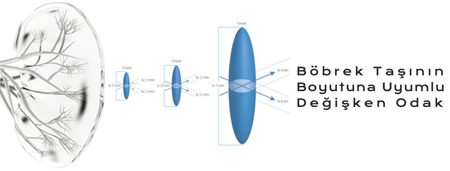

Böbrek taşlarını parçalamak için gereken odak boyutu bir dizi gereksinimi karşılamalıdır. Çevreleyen dokuyu travmadan koruyacak kadar küçük ve kompakt, aynı zamanda, sert böbrek taşlarını kıracak kadar etkili olmalıdır. Odak boyutu da büyük böbrek taşları ve böbrek taşı parçalarını parçalayacak kadar büyük olmalıdır.Hastanın nefes alması, böbrek taşlarının pozisyonunda döngüsel değişikliklere sebep olur. Bu sebeple, daha büyük tedavi odaklarına ihtiyaç duyulur. Alanında dünyada tek örnek olan PiezoLith 3000Plus, bu tür bireysel ayarlamalara izin vermek için üç farklı odak bölgesi boyutu arasında seçim yapmaya olanak tanır. Ürologlar, tedavi esnasında odak boyutları arasında geçiş yapabilirler.
Bu benzersiz değişkenlik, piezoelektrik şok dalgalarının üretildiği süreçten kaynaklanmaktadır. Çift piezo katmanının elektronik aktivasyonu, farklı, kesin olarak tanımlanmış odak alanları oluşturmayı mümkün kılar.
En kesin ve sürekli yerelleştirme türüdür. DSR lokalizasyonu, ürologların, aynı anda, dönüşümlü olarak veya ayrı ayrı ultrason ve X-ışını lokalizasyonu yapmasına olanak tanır. Tüm yerelleştirme sistemleri motorlu ve motor kontrollüdür. Tedavi kaynağının tasarımı ve Richard Wolf piezo shockwave konsepti, ürologların şok dalgası litotripsi prosedürlerinin sürekli izlenmesi için ultrason probunu "sıralı" yerleştirmelerine olanak tanır.X ışını lokalizasyonu için kullanılan "hat dışı" kavramı, optimum görüntüleme kalitesi sunar ve hastanın radyasyona maruziyetini sınırlar. Hem X-ışını ve ultrason lokalizasyonu, şok dalgası litotripsi prosedürünü kesintiye uğratmadan ve mekanik yeniden konumlandırma olmadan gerçekleştirilebilir.
Eş zamanlı ultrason probu ile görüntüleme özelliği sayesinde, tedaviyi durdurmaya gerek kalmadan, böbrek taşı odağı gerçek zamanlı kontrol edilebilmektedir.
Şok dalgası kaynağına takılan ultrason probu, tedavi alanının basit ve hassas bir şekilde konumlandırılmasını sağlar. Döndürülebilir ve eksenel olarak ayarlanabilen inline probe, motorla çalıştırılır ve kontrol edilerek, eş eksenli ve eş merkezli olarak tedavinin odağına hizalanır.
Ultrason probunun eksenel ayarı ile birleştirilen doğrudan temas, yüksek kaliteli yüksek çözünürlüklü görüntüler sağlarken, çoklu yansımaların önlenmesine yardımcı olur. Lokalizasyon konsepti, şok dalgalarının yolundaki engelleri anında tespit edebilme gibi ek bir yararı olan sürekli ultrason lokasyonunu gerçekleştirmeyi mümkün kılar.
Richard Wolf'un piezoelektrik şok dalgası teknolojisi son derece dayanıklıdır.
PiezoLith 3000Plus'ın terapi kaynağı, 5 milyon şok dalgası garantisi veya 2 yıllık bir çalışma ömrü ile birlikte gelir. Uzun kullanım ömrü, piezo elemanlarının yalnızca birkaç mikrometre genişleyen olağanüstü dayanıklılığından kaynaklanmaktadır.
Bu, ünitenin akustik etkisiyle de yansıtılan bir avantajdır. PiezoLith 3000Plus'ın 82 dB (A) maksimum ses seviyesi ile, Richard Wolf piezoelektrik şok dalgası teknolojisi çok sessizdir.
